Kia Ceed: Kupplungsystem / Kupplungsleitung / Bauteile und bauteile-Übersicht

Kia Ceed (CD) Reparaturanleitung / Kupplungsystem / Kupplungsystem / Kupplungsleitung / Bauteile und bauteile-Übersicht

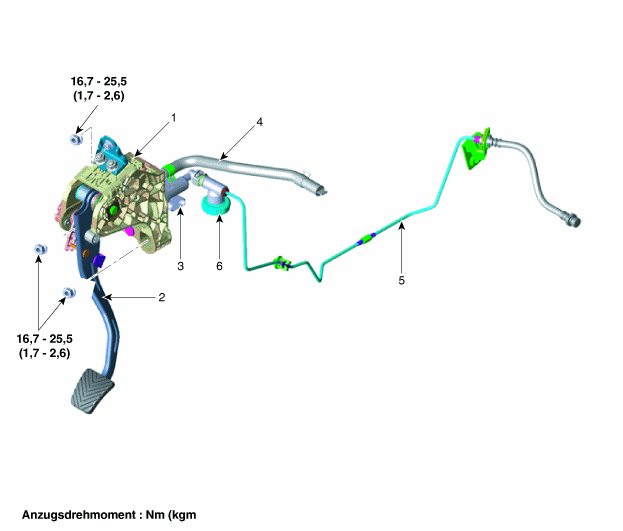

BAUTEILE-ÜBERSICHT

[Benzin 1,4 / 1,6]

1. Kupplungspedal
2. Kupplungspedalarm
3. Kupplungsgeberzylinder

4. Behälterschlauch
5. Kupplungsleitung

[Benzin 1,4 T-GDI / 1,6 T-GDI / Diesel 1,6]

1. Kupplungspedal
2. Kupplungspedalarm
3. Kupplungsgeberzylinder

4. Behälterschlauch
5. Kupplungsleitung
6. Kupplungsregler

[Benzin 1,0 T-GDI]

1. Kupplungspedal
2. Kupplungspedalarm
3. Kupplungsgeberzylinder

4. Behälterschlauch
5. Kupplungsleitung
6. Kupplungsregler

Kupplungsregler / Reparaturverfahren

Ausbau [Benzin 1,4 T-GDI / 1,6 T-GDI / Diesel 1,6] 1. Batterie ausbauen. G 1,4 T-GDI KAPPA (siehe Motorelektrik - "Batterie") ...

Kupplungsleitung / Reparaturverfahren

Ausbau [Benzin 1,4 / 1,6] 1. Luftfiltereinheit ausbauen. G 1,4 MPI KAPPA (Siehe Motormechanik - "Luftfilter") G 1,6 MPI GAMMA (S ...
